一、除塵器相關簡介

（一） 380m3高爐煤氣主要技術參數及要求

1、高爐煤氣技術參數：
　　1）煤氣發生量：　　9.6-12.3×1004m3/h
　　2）爐頂煤氣壓力：　80-120KPa
　　3）爐頂煤氣溫度：　正常：200-300℃　　事故500℃
　　4）荒煤氣含塵量：　9-12g/m3
　　5）凈煤氣含塵量：　＜10mg/m3
　　6）煤氣熱值：　　　3360KJ/m3
　　7）回收灰塵：　　　（1.0-1.4）t/h

2、技術要求：
　　1）除塵器由除塵箱體、中間灰斗和附件組成；
　　2）放灰措施采用二斗三閥結構，以防煤氣外泄；
　　3）濾袋清灰采用氮氣脈沖清灰技術；
　　4）清灰采用PLC自動控制。

3、除塵器的技術參數：
　　1）采用低壓長袋脈沖清灰型式，離線清灰；
　　2）筒體外形尺寸：Φ3400×15570mm壁厚δ=10mm，上部為圓形封頭。
　　3）筒體數：8只
　　4）總過濾面積：3784m2
　　5）濾袋數量：1674條
　　6）濾袋規格：Φ120×600mm
　　7）清灰氮氣壓力：0.3～0.4MPa
　　8）氮氣耗量：150/m3/h
　　9）濾袋材質：氟美斯針刺氈
　　10）使用溫度：正常≤260℃　 瞬間300℃（三分鐘）
　　11）下部錐體用0.6MPa的飽和蒸汽加熱，殼體保溫，外部溫度≤60℃
　　12）設備阻力：≤4000Pa（袋壓降）

4、選用除塵器的技術參數
　　1）除塵器本體
　　　a、除塵器型式：低壓長袋脈沖噴吹，離線清灰；
　　　b、外型尺寸：Φ3400×1557mm 下箱體為圓錐體
　　　c、室數：8室
　　　d、總過濾面積：3784m2
　　　e、濾袋和框架規格：Φ120×6000mm（框架分三節）
　　　f、濾袋材質：氟美斯針刺氈
　　　g、正常使用溫度：正常≤260℃　　瞬間300℃（三分鐘）
　　　h、設備阻力：≤4000Pa（袋壓降）
　　　i、脈沖噴吹裝置：13套脈沖閥YA-Ⅱ型3＂
　　　j、脈沖噴吹壓力：0.3—0.4MPa
　　　k、氮氣耗量：190m3/h
　　2）電氣控制：
　　A、主要功能：
　　　a 、分室離線脈沖清灰的順序控制。
　　　b 、兩斗三閥定時清灰的順序控制。
　　　c 、布袋的在線自動撿漏。
　　　d 、除塵器主要參數的檢測與顯示（相對粉塵濃度、設備阻力、溫度噴吹壓力等
　　　e 、各種閥門的機旁手動控制。
　　B、主要技術參數：
　　　a 、除塵器出口溫度的檢測：0～300℃±
　　　b 、噴吹壓力的檢測：0～500KPa±2%
　　　c 、凈煤氣粉塵相對濃度的檢測：2～50Mg/m3±2%
　　　d 、脈沖間隔，清灰時間定時器：1s～99min±2%

二、除塵器原理

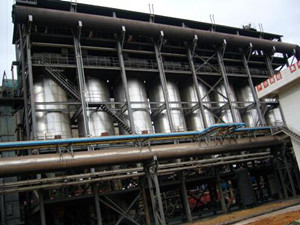

　　高爐煤氣干法脈沖袋式除塵器由荒煤氣主管來的荒煤氣（260℃）經支管進入袋式除塵器的下部箱體，進行機械分離之后，煤氣向上經布袋過濾，微細粉塵附著在濾袋外表面，凈煤氣通過濾袋匯集到上箱體，經凈煤氣支管，主管時入熱風爐等使用。當過濾到規定時間后，隨著濾袋表面的粉塵增加，除塵器阻力上升，當阻力上升到規定數值時，電氣控制系統發出清灰信號，出口支管氣動碟閥和上球閥自動關閉，脈沖閥開啟，分氣缸氮氣經噴吹管從袋口噴入，濾袋急速擴張，濾袋外表面的粉塵被抖落下來，落入下部錐形灰斗，然后脈沖閥噴吹結束，除塵器繼續保持靜止?fàn)顟B(tài)，使筒體內較細的粉塵有一個靜止沉降的過程，此過程結束，出口支管氣動蝶閥和上球閥開啟，除塵器進入正常過濾狀態，同時下部球閥開啟經葉輪給料機，完成了一個箱體的清灰過程，上述過程中各個閥門的開啟與關閉，單箱體對粉塵濃度的測試，都由PLC系統控制，這樣周而復始的工作，荒煤氣得到凈化。

三、技術參數

1、除塵器本體參數
　　1.1 除塵器形式：　　　　　　低壓長袋脈沖除塵器，分室離線清灰
　　1.2 除塵器單室外形尺寸：　　Φ2200×15850
　　1.3 室數：　　　　　　　　　6室
　　1.4 總過濾面積：　　　　　　1020m2
　　1.5 濾袋規格：　　　　　　　Φ130×6000
　　1.6 濾袋數量：　　　　　　　432條
　　1.7 濾袋材質：　　　　　　　美塔斯高溫濾料
　　1.8 正常使用溫度：　　　　　≤280℃　瞬間溫度300℃
　　1.9 處理煤氣總量：　　　　　40000m3/h
　　1.10 過濾風速：　　　　　　　全過濾：0.65m/min　　一室清灰：0.78m/min
　　1.11 凈煤氣含塵濃度：　　　　≤10mg/m3
　　1.12 氮氣壓力：　　　　　　　0.2-0.3MPa
　　1.13 氮氣耗量：　　　　　　　100m3/h
　　1.14 清灰周期：　　　　　　　30-90min
　　1.15 設備阻力：　　　　　　　2000Pa

2、電氣控制：
　　1）分室離線脈沖清灰的順序控制
　　2）兩斗三閥的定時清灰的順序控制
　　3）灰袋的在線自動檢漏
　　4）除塵器主要參數的檢測與顯示（相對粉塵濃度、設備阻力、溫度噴吹壓力等）
　　5）各種閥門的機旁手動控制
